단위:mm
호칭지름 | 오수받이 본체 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
W | 허용차 | W1 | 허용차 | W2 | 허용차 | H | 허용차 | H1 | 허용차 | |
300 | 318.8 | ±1.5 | 165.5 | ±1.5 | 114.5 | ±1.5 | 355.5 | ±1.5 | 100 | ±1.5 |

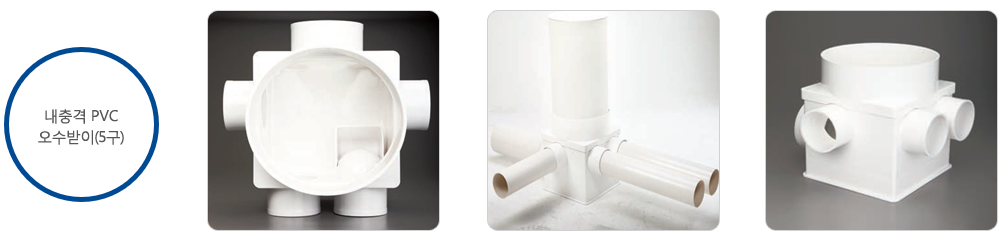

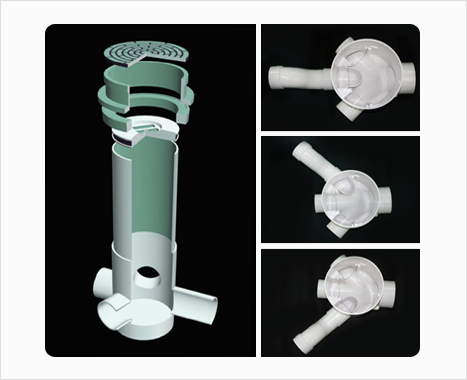

시설하수도와 공공하수도를 이엉주는 역활을 수행하고 주로 공공도로와 사유지 경계뷰근에 설치되어 가정이나 건물 등에서 배출하는 생활오수와 분뇨 등을 수용하여 공공하수도로 연결하는 중간시설물.
내구성 | - 내한성을 향상시키면서 내충격 보강제로 강화된 PVC 재질. - 내화학적 특성이 강해 장기 내구성 우수. - 장기매설에 따른 토압에 의한 변형이 되지 않는 외압강도. - 인버터부는 외부로 접착부가 없어 봉수부가 깨어질 염려가 없음. |
---|---|
기능성 | - 오수받이 유입되는 방향이 유동력으로 쌍방향 동시 유입가능 - 일체석 사출제품으로서 급경사의 인버터로 인하여 오물이 신속하게 배출. - 악취의 역류를 완전하게 방지(봉수캡으로 탈부착) - 손잡이가 포함된 가벼운 뚜껑을 사용하여 유지 및 관리가 용이. |
적용성 | - 유입구를 1개~4개까지 전, 측면 모든 방향에서 유입가능하게 설계되어가옥에서 배출되는 생활하수, 오수의 방향 및 협소공간에서도 시공이용이하며, 공사요구에 따라 현장 시공 적용성이 뛰어남. |
시공성 | - 바닥면의 깊이에 따라 입상관 높이 조절이 가능. - 인터버부의 확장성에서 오수유입구를 혼용하여 연결시공이 우수. - 하부에 4각 평판이 부착되어 수평 정착이 용이. |
단위:mm
호칭 | 물받이 | 입상관 | ||||
---|---|---|---|---|---|---|
틀 | 유입구 | 유출구 | 지름 | 인버터 | 길이 | |
5구형 | W : 500 | D 100 | D 150 | D 100 | 5˚ | 0.5M 기준 |
L : 500 | (별도협의) | |||||
H : 412 |
