토목용 배관

ARAMID 내충격하수관

ARAMID 내충격하수관

ARAMID 내충격보강제를 첨가하여 부등침화 및 충격에 강하며 관의 내면이 평활하여 통수율이 우수하고 스케일이 발생하지 않으며 수명이 반영구적입니다.

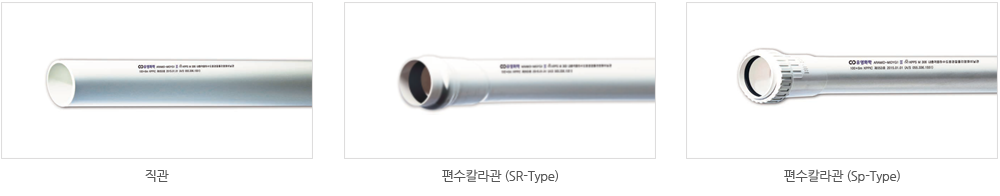

다양한 이음관을 구비하여 공사현장의 특성에 맞게 SR접합타입, SP접합타입, 직관타입으로 제작되어 별도의 추가 장비 없이 간단히 시공할 수 있습니다.

ARAMID 내충격 PVC 하수관

ARAMID 내충격 PVC 하수관의 특성

  • 조달청 우수제품
  • 아라미드섬유를 포함하여 내충격 PVC 하수관의 강도를 향상시킵니다.
  • 내충격보강제를 첨가하여 부등침하 및 충격에 강합니다.
  • 공사현장의 특성에 맞게 제작되어 별도의 추가 장비없이 간단히 시공할 수 있습니다.
  • 관의 내면이 평활하여 통수율이 우수하고 스케일이 발생하지 않습니다.
  • 다양한 이음관의 구비로 여러번 연결해야하는 단점을 해소하였습니다.
  • PVC 재질로써 지하에 매설되므로 수명이 반영구적입니다.(PVC수지 + (PVC-G-MAN) + 충격보강제 + 가공조제)

편수칼라관의 특징

  • SR접합방식으로 시공이 매우 간편합니다.
  • EPDM재질의 고무링으로 내구성이 매우 우수합니다.
  • O-Ring형 고무링의 수밀유지턱이 적용되어 이물질 투입을 방지합니다.

SP TYPE의 특성

  • 고무링은 너트 조임방식으로 너트를 조임으로써 고무링이 삽입관의 상층부로 이동하여 조여주므로 관의 밀착이 우수하여 완벽한 수밀이 보장됩니다.
  • 원터치 방식으로 밀어 끼우면 간단히 접속되며, 조임구을 이용하여 너트를 돌려주면 시공이 완료 됩니다.
  • 일반 본드 타입의 시공방식은 하자 발생시 재시공이 불가능하나, SP Type은 접속부 나사를 풀어 다시 조임으로써 재시공 및 자재의 재사용이 가능합니다.
HP죠인트식 수도용이음관의 구조
구분 바깥지름 편수 접속부 SP 접속부 MID-YG1(HI-VG1) MID-YG2(HI-VG2)
호칭 기본
치수		 평균바깥
지름
허용차		 D1
(최소)		 L
(최대)		 e
(최소)		 L1 L2 Z d 두께 t 근사안
지름
d1 (참고)		 참고
중량
(kg/m)		 두께 t 근사안
지름
d1 (참고)		 참고
중량
(kg/m)
최소
치수		 허용차 최소
치수		 허용차
100 114 ±0.4 114.5 145 42 88±2 55±2 3 114.55 6.60 +1.0 100 3.339 3.1 +0.8 107 1.701
125 140 ±0.5 140.6 155 44         7.00 +1.0 125 4.371 4.1 +0.8 131 2.682
150 165 ±0.5 165.7 165 47 124±2 80±2 4 165.85 8.90 +1.4 146 6.562 5.1 +0.8 154 3.859
200 216 ±0.7 216.9 185 52 165±2 115±2 4 217.30 10.30 +1.4 194 9.919 6.5 +1.0 202 6.435
250 267 ±0.9 268.1 205 57         12.70 +1.8 240 15.159 7.8 +1.2 250 9.555
300 318 ±1.0 319.5 225 62         15.10 +2.2 286 21.506 9.2 +1.4 298 13.417
(비고) 관의 표준길이는 6m이며, 주문에 따라 생산가능합니다.
